ThunderKittens 2.0(1): 如何优化 Ulysses

zhihu

原文链接: https://zhuanlan.zhihu.com/p/2011494527026894039

本文主要参考资料：

One Kernel for All Your GPUs

https://github.com/HazyResearch/ThunderKittens

部分写作 powered by Kimi K2.5，学习过程 powered by Claude opus 4.6。

Ulysses 的基本思路

Transformer 里除了 Attention 都是 element-wise 的操作，这些部分切序列长度 N 很方便。但 Attention 切 N 比较麻烦，切 head 才顺手。

Ulysses 的做法是在进出 Attention 的时候做"切 N"到"切 head"的转换，用 all-to-all 通信来做这个分布式转置。

实际 PyTorch 代码里，Ulysses 需要在通信前后做数据重排：

1
2
3
4
5
6
7
8
9
10
# 通信前（切的是 N， HEAD 是完整的）
input_t = input.view(B, N_per_rank, world_size, H_per_rank, D) \
               .permute(2, 1, 0, 3, 4).contiguous()   # 一次完整拷贝

# 通信
torch.distributed.all_to_all_single(output_t, input_t)

# 通信后 （切的是 HEAD，N 是完整的）
output.copy_(output_t.permute(2, 0, 1, 3, 4)
                      .reshape(B, N, H_per_rank, D))   # 又一次拷贝

all to all 要求输入必须连续，那两个 contiguous() 导致 all to all 的带宽根本没法跑满。用 https://github.com/HazyResearch/ThunderKittens/blob/main/kernels/parallel/all_to_all/benchmark.py 在 8p H20 上面跑，NCCL 的 Ulysses 方案只能跑到 155 GB/s，而不考虑拷贝，纯 all to all 能跑到 285 GB/s。

ParallelKittens

ParallelKittens: Simple and Fast Multi-GPU AI Kernels

ParallelKittens 是 ThunderKittens 的多 GPU 扩展版本，也是 ThunderKittens 2.0 的一部分。通过 ParallelKittens 做 Ulysses 能在 8p H20 上做到 344 GB/s 的带宽。

核心思路

PK 的做法很直接：kernel 内部通过坐标计算直接确定每个 tile 该去哪，不需要显式的数据重排。

1
2
3
4
5
6
每个 GPU 跑同一个 kernel，每个 block 1 个线程，处理 1 个 tile：

GPU_i 的 block_j:
  1. TMA load:  本 GPU HBM → SMEM（硬件 DMA）
  2. 索引计算:  确定目标 GPU 和目标位置
  3. TMA store: SMEM → 目标 GPU HBM（通过 NVLink）

kernel 也没几行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
template <int SCATTER_AXIS, int GATHER_AXIS>
__device__ inline void kernel(const globals &G) {
    static_assert(0 <= SCATTER_AXIS && SCATTER_AXIS < 4 && 0 <= GATHER_AXIS && GATHER_AXIS < 4,
        "Scatter and gather axes must be 0, 1, 2, or 3");
    static_assert(SCATTER_AXIS != GATHER_AXIS, "Scatter and gather axes must be different");

    extern __shared__ int __shm[];
    tma_swizzle_allocator allocator((int*)&__shm[0]);
    globals::shared_tile &tile = allocator.allocate<globals::shared_tile>();

    // Calculate the input indices
    int task_idx = blockIdx.x;
    int batch_idx = task_idx / (G.input.depth() * (G.input.rows() / globals::ROW_BLOCK_SIZE) * (G.input.cols() / globals::COL_BLOCK_SIZE));
    task_idx %= (G.input.depth() * (G.input.rows() / globals::ROW_BLOCK_SIZE) * (G.input.cols() / globals::COL_BLOCK_SIZE));
    int depth_idx = task_idx / (G.input.rows() / globals::ROW_BLOCK_SIZE * (G.input.cols() / globals::COL_BLOCK_SIZE));
    task_idx %= (G.input.rows() / globals::ROW_BLOCK_SIZE * (G.input.cols() / globals::COL_BLOCK_SIZE));
    int row_block_idx = task_idx / (G.input.cols() / globals::COL_BLOCK_SIZE);
    task_idx %= (G.input.cols() / globals::COL_BLOCK_SIZE);
    int col_block_idx = task_idx;

    // Load input data (assume a single-threaded block)
    __shared__ semaphore arrived;
    init_semaphore(arrived, 0, 1);
    tma::expect_bytes(arrived, sizeof(tile));
    tma::load_async(tile, G.input[G.dev_idx], {batch_idx, depth_idx, row_block_idx, col_block_idx}, arrived);

    // Calculate the output indices
    int dst_dev_idx;

    if constexpr (SCATTER_AXIS == 0) {
        dst_dev_idx = batch_idx / G.output.batch();
        batch_idx %= G.output.batch();
    } else if constexpr (SCATTER_AXIS == 1) {
        dst_dev_idx = depth_idx / G.output.depth();
        depth_idx %= G.output.depth();
    } else if constexpr (SCATTER_AXIS == 2) {
        dst_dev_idx = row_block_idx / (G.output.rows() / globals::ROW_BLOCK_SIZE);
        row_block_idx %= (G.output.rows() / globals::ROW_BLOCK_SIZE);
    } else {
        dst_dev_idx = col_block_idx / (G.output.cols() / globals::COL_BLOCK_SIZE);
        col_block_idx %= (G.output.cols() / globals::COL_BLOCK_SIZE);
    }

    if constexpr (GATHER_AXIS == 0) {
        batch_idx += G.input.batch() * G.dev_idx;
    } else if constexpr (GATHER_AXIS == 1) {
        depth_idx += G.input.depth() * G.dev_idx;
    } else if constexpr (GATHER_AXIS == 2) {
        row_block_idx += (G.input.rows() / globals::ROW_BLOCK_SIZE) * G.dev_idx;
    } else {
        col_block_idx += (G.input.cols() / globals::COL_BLOCK_SIZE) * G.dev_idx;
    }

    // Wait for inputs to arrive and store data to destination device
    wait(arrived, 0);
    tma::store_async(G.output[dst_dev_idx], tile,
        {batch_idx, depth_idx, row_block_idx, col_block_idx});
}

怎么做到的

1. 跨 GPU 内存访问（IPC + VMM）

要让 GPU 直接写别的 GPU 显存，先用 CUDA 的 Virtual Memory Management API：

1
2
3
1. VMM 分配 (cuMemCreate + cuMemMap + cuMemSetAccess)
2. 交换 IPC handle（Unix Domain Socket）
3. 映射远端内存（cuMemImportFromShareableHandle + cuMemMap）

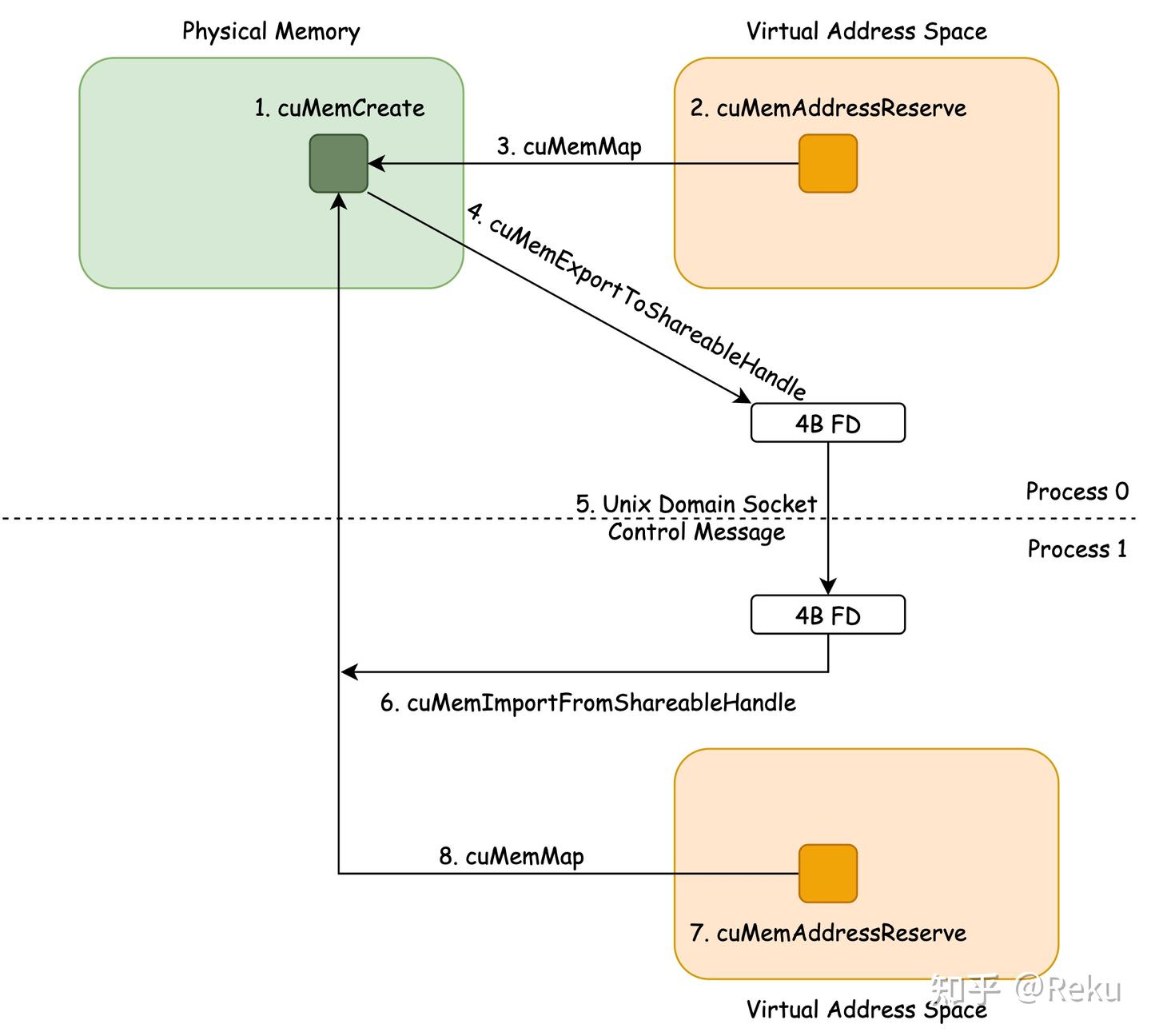

最后每个 GPU 都能通过本地指针访问其他 7 个 GPU 的显存。博客里面有个图：

2. PGL（Parallel Global Layout）

TK 搞了个 pgl 结构管理跨 GPU tensor：

1
2
3
4
5
template<GL, NUM_DEVICES=8>
struct pgl {
    GL gls[NUM_DEVICES];  // 8 个 GL，每个包含 raw_ptr 和 TMA 描述符
};

G.output[dst_dev_idx] 返回目标 GPU 的 GL，其 TMA 描述符指向远端显存。

3. Kernel 逻辑

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
__device__ void kernel(const globals &G) {
    // 从 blockIdx.x 解码 4D 坐标
    (batch_idx, depth_idx, row_block_idx, col_block_idx) ← blockIdx.x

    // TMA load: 本 GPU HBM → SMEM
    tma::load_async(tile, G.input[G.dev_idx], coords, semaphore);

    // 计算目标 GPU 和目标坐标
    dst_dev_idx = ...;
    output_coords = ...;

    // TMA store 到远端
    wait(semaphore, 0);
    tma::store_async(G.output[dst_dev_idx], tile, output_coords);
}

关键就是索引重映射替代了显式 permute。kernel 里算好坐标，数据直接搬到目标位置。

4. TMA（Tensor Memory Accelerator）

用的 PTX 指令：

1
2
3
4
5
# Load: HBM → SMEM（异步，硬件 DMA）
cp.async.bulk.tensor.4d.shared::cluster.global.tile.mbarrier::complete_tx::bytes

# Store: SMEM → HBM（异步，可写远端）
cp.async.bulk.tensor.5d.global.shared::cta.tile.bulk_group

TMA 是硬件 DMA，不占用 SM 计算资源，1 个线程就能驱动。目标地址是 IPC 映射的远端指针时，TMA 自动走 NVLink 传输。

一些限制

主要限制在于跨 GPU 内存访问，只能在一个 NVLink 域内通信。

还有一点是对于超节点 （例如 GB200 NVL72， 一个容器只能拿到四个卡），没法通过单机进程通信交换 handle。不过 NV 对此早有考虑 ，CUDA 12.4+ 有 CU_MEM_HANDLE_TYPE_FABRIC，配合 nvidia-imex daemon 可以跨节点交换 handle。只是 TK 还没支持这个场景，能拿到超节点的大哥可以试试看效果。
